DeepLoop Designer - 免费 3D 畜禽舍设计与通风选型
DeepLoop Designer 是一款网页工具，让你在 3D 里布置猪舍或鸡舍，并依据成熟的物理模型、风机实测数据和场址真实气候，算出通风、供暖、降温方案和设备清单。
画出舍体，设定品种、存栏密度和目标环境，在地图上选好场址 - 系统会算出通风量、风机配置、进风口、隧道风速、湿帘降温、供暖负荷和应急通风，并生成材料清单和一份可直接交给施工方的 PDF。 支持 86 种语言。
整个房子，3D
在浏览器里搭建舍体、分区、栏位或笼具、进风口、风机、风筒和湿帘墙。你画的就是算的 - 几何尺寸、断面和最大隧道宽度都按同一套标准校核，布局不可行时在绘制阶段就会提示。

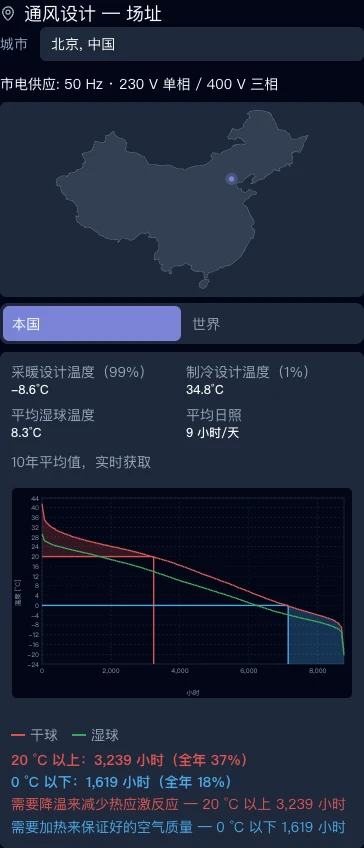

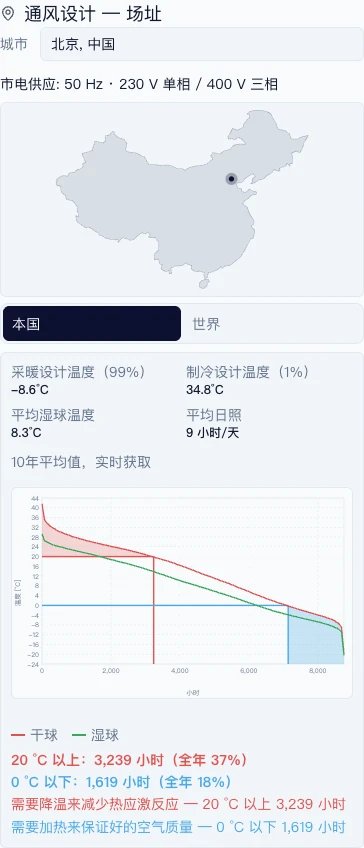

您实际地点的真实气候
选择您的城市，引擎会加载自己的气候概况：设计加热和冷却干球温度、平均湿球温度、日照时数和完整的温度持续时间曲线。来自 NASA POWER 的 243 个国家/地区的 31,942 个城市以及具有预烘焙持续时间数据的 337 个中国城市。
- 来源
- 设计温度和温度-持续时间曲线
- NASA POWER 气候记录 - 243 个国家

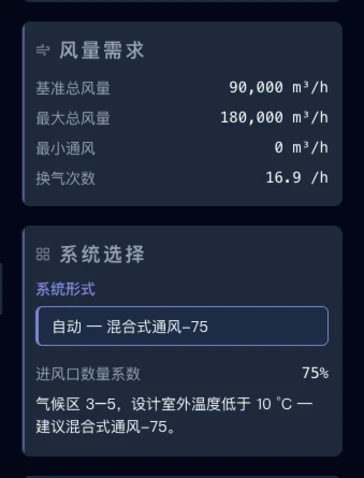

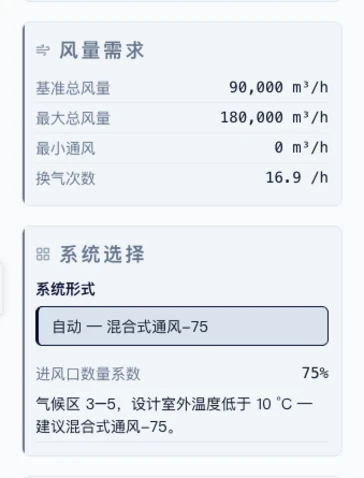

自动为您匹配换气量和通风系统
基线与最大通风需求根据存栏数、体重和气候计算得出。系统随后会根据您所在的气候带和设计室外温度,自动推荐通风方案 - Combi-75、Combi-50 或纯隧道式 - 而非固定默认值。

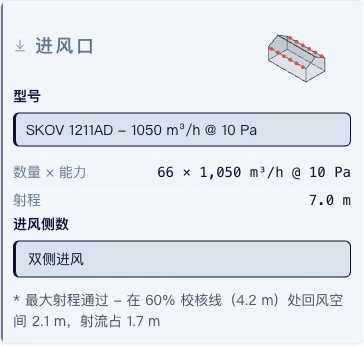

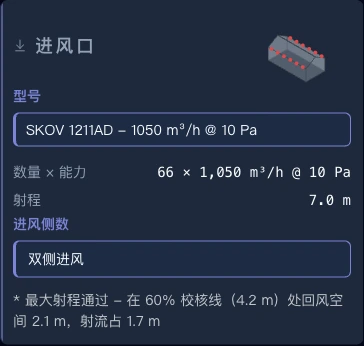

进风口尺寸对照真实硬件校验
选择进风口型号后,射程、数量和侧向布置会与鸡舍宽度进行核对。最大射程会在60%检查线自动运行,因此射流到达不了对侧墙面时,会在建造前就被标记,而不是建成之后。
- 来源
- 设计静压下的风机风量
- 伊利诺伊大学 BESS 实验室 - 1,051 份公开风机测试报告，70 多家厂商

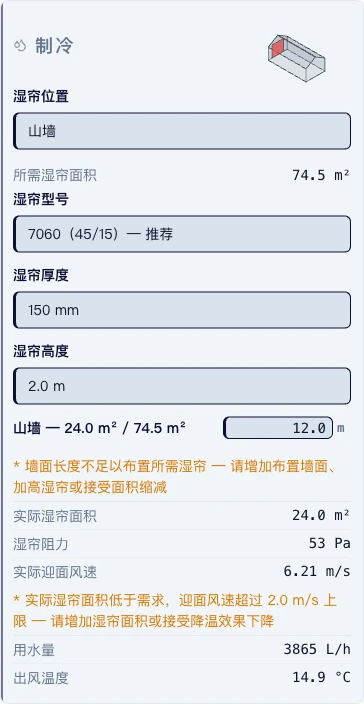

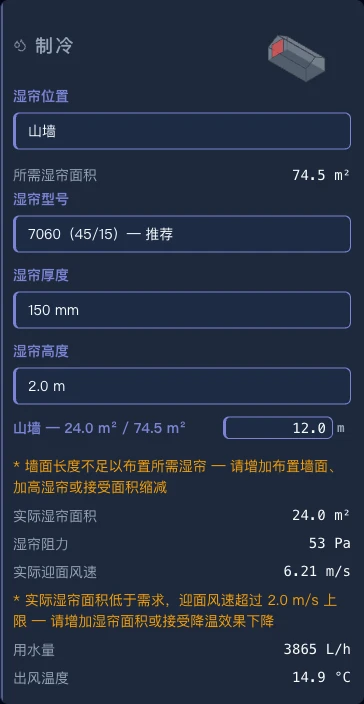

冷风垫尺寸按您实际墙面计算
设置冷风垫类型、深度和高度后,系统会计算您所在气候所需的冷风垫面积,再与实际可用的墙面进行核对。若墙面不足会给出提示,并显示由此产生的迎面风速和用水量。
基于真实热平衡计算的采暖负荷
采暖容量不是经验估算,而是基于 Stroem/Feenstra 畜禽产热曲线的完整热量、湿度和 CO2 平衡计算得出,可选用 CIGR 2002 标准,并按您的批次周期和 CO2 设定值运算。
- 来源
- 动物产热和产湿
- Strøm/Feenstra Φ = k·√m（默认）； CIGR 2002，动物房气候化工作组（可选）
- 湿度学 - 焓、湿度比、湿球
- 标准 ASHRAE 湿空气方程、Magnus-Tetens 饱和蒸汽压

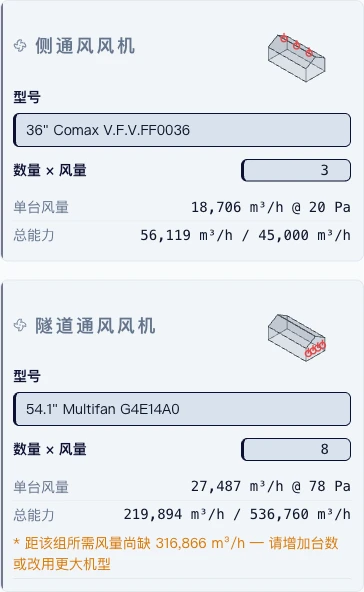

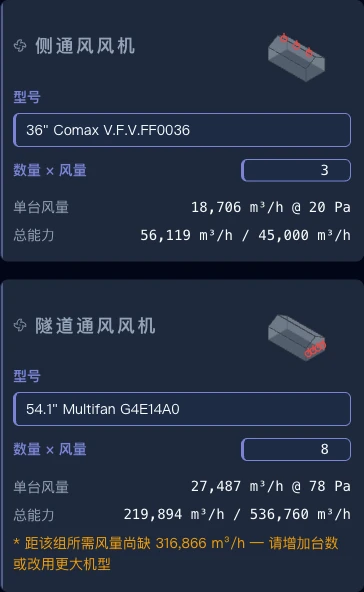

来自 BESS Lab 的实测风机数据
风机数据来自伊利诺伊大学 BESS 实验室发布的 1,051 份独立测试报告（60 Hz 984 份，50 Hz 67 份），覆盖 70 多家厂商。风量取自实测静压-风量曲线在你的设计静压下的读数，而不是样本上那个零静压标称值。
- 来源
- 设计静压下的风机风量
- 伊利诺伊大学 BESS 实验室 - 1,051 份公开风机测试报告，70 多家厂商
我需要成为通风工程师才能使用它吗？
不需要。您画出房子并标明动物、目标温度和地点。引擎应用标准，并在选择违反标准时向您发出警告 - 例如，当隧道风速、入口面积或房屋宽度超出验证范围时。

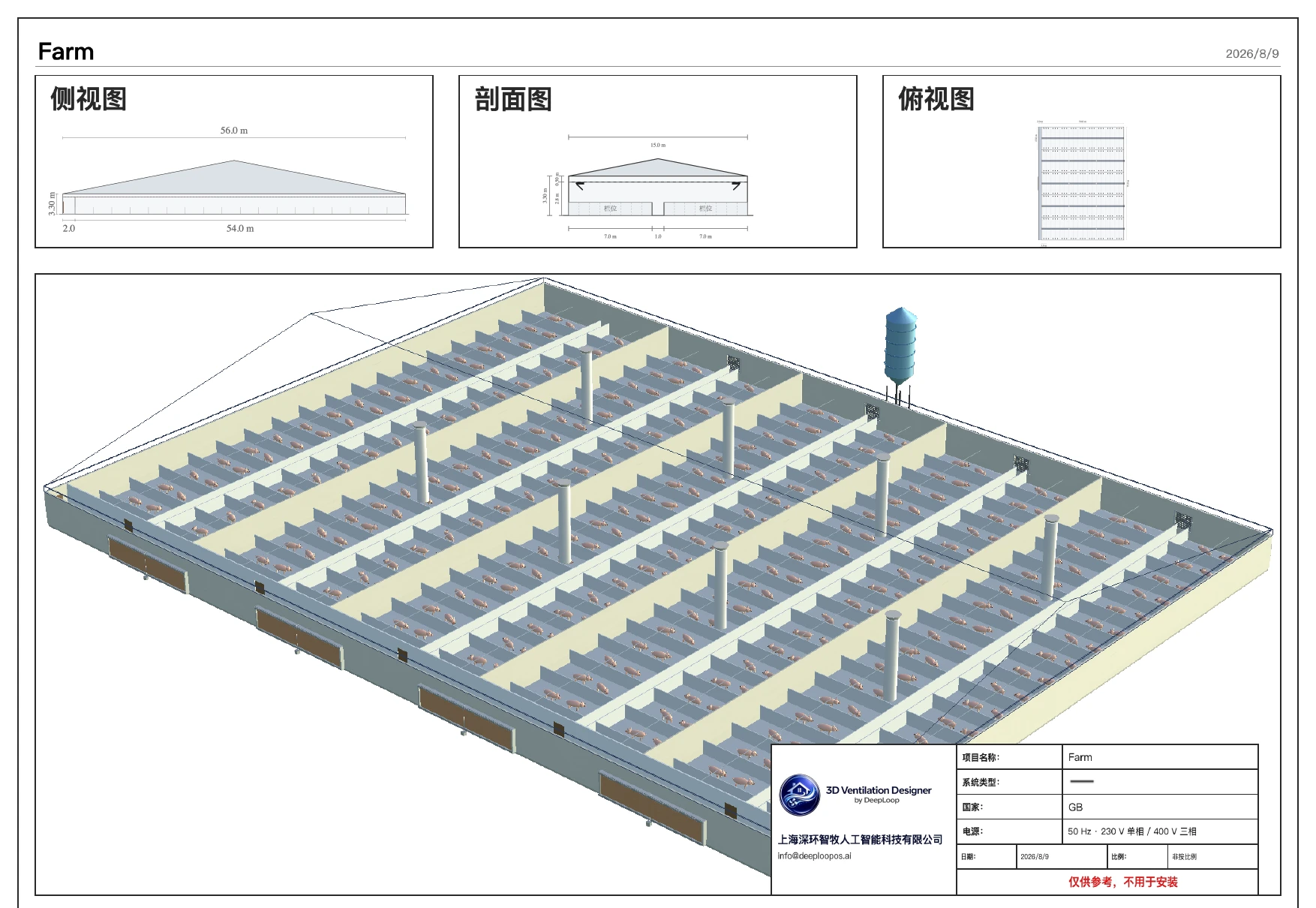

物料清单和 PDF 导出
每个方案都会生成一份明细设备清单和可打印报告 - 风机型号与数量、进风口面积、供暖功率、湿帘、应急通风 - 供应商或安装方可以直接照着报价。

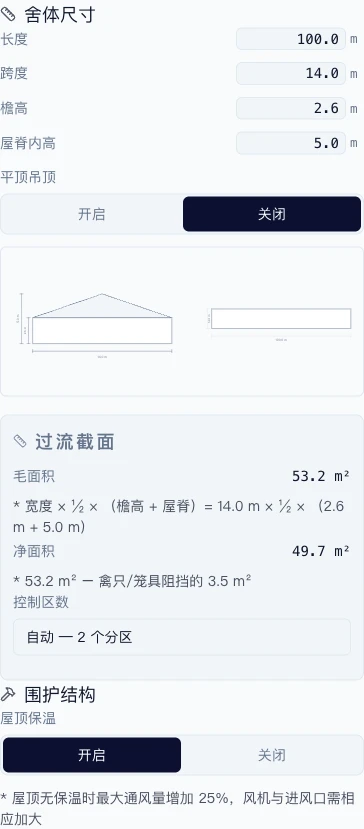

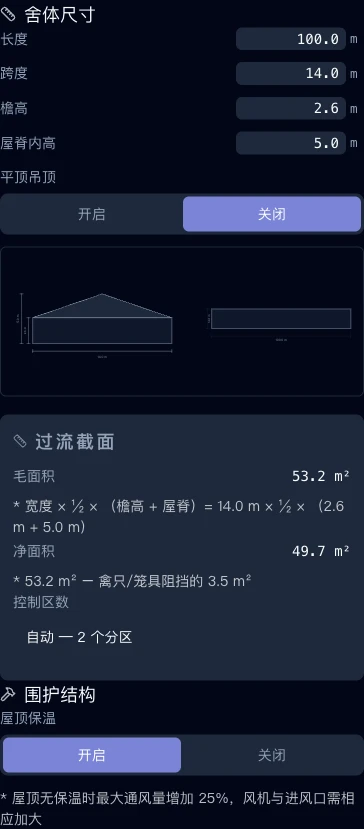

不只是占地面积,更看断面结构
毛断面积与净断面积由墙高、屋脊高度和宽度推算,并扣除家禽或笼具遮挡的部分。关闭屋顶保温后,风机、进风口、加热等下游所有数值都会按25%的惩罚系数重新计算。
物料清单和 PDF 导出
每个方案都会生成一份明细设备清单和可打印报告 - 风机型号与数量、进风口面积、供暖功率、湿帘、应急通风 - 供应商或安装方可以直接照着报价。
猪和家禽
断奶舍、育肥舍、产仔舍、妊娠舍、后备母猪舍、公猪舍和交配舍，以及肉鸡和笼中肉鸡 - 每个舍都有自己的热量和水分产生，因此相同的鸡舍几何尺寸对于您实际放入其中的动物来说是不同的。
定价
免费开始，就像 Drive 或 Dropbox 一样。只有当您超出免费版的设计数量上限时才需要付费。
| 等级 | 价格/年 | 已保存设计方案 | 气候历史 | PDF 水印 | 白标 Logo | 团队协作 |
|---|---|---|---|---|---|---|
| 免费 | $0 | 10 max | 686 cities (1 year) | 是 | 否 | 否 |
| Pro | $365 | 300 max | 5,858 cities (3 years) | 否 | 否 | 否 |
| Pro Max | $3,650 | 5,000 max | 32,279 cities (10 years) | 否 | 是 | 是 |
| 企业版 | 定制 | Unlimited | 32,279 cities (10 years) | 否 | 是 | 是 |
所有方案的分享链接均免费且不限量。公开的设计视图始终带有 DeepLoop 标识，企业版也不例外。
数字来自哪里 - 每个来源都是公开的
| 输入 | 来源 |
|---|---|
| 动物产热和产湿 | Strøm/Feenstra Φ = k·√m（默认）； CIGR 2002，动物房气候化工作组（可选） |
| 湿度学 - 焓、湿度比、湿球 | 标准 ASHRAE 湿空气方程、Magnus-Tetens 饱和蒸汽压 |
| 设计静压下的风机风量 | 伊利诺伊大学 BESS 实验室 - 1,051 份公开风机测试报告，70 多家厂商 |
| 设计温度和温度-持续时间曲线 | NASA POWER 气候记录 - 243 个国家 |
DeepLoop Designer 真的免费吗？
免费版真的免费。设计、定型并导出物料清单和带水印的 PDF,最多可保存 50 个设计。Pro、Pro Max 和 Enterprise(见上方定价)提高了这一上限,并新增无水印、可自定义品牌的 PDF 以及团队共享库。
来源是公开的吗？
是。产热曲线（Strøm/Feenstra、CIGR 2002）、ASHRAE 湿空气物性关系、BESS 实验室风机测试报告、NASA POWER 气候记录和 GeoNames 地名库，全部是公开、可独立核查的数据。选型里没有任何一个数字是你查不到出处的。
为什么实测风机数据很重要？
样本上的风机风量通常是零静压下测的。实际舍内运行静压在 10-40 Pa，同一台风机的风量要小得多。按你的设计静压去读 BESS 实验室实测曲线，决定了夏天这栋舍压不压得住温度。
使用哪些气候数据？
每个城市都有设计供暖和制冷干球温度、平均湿球温度、平均每日日照时数以及源自多年 NASA POWER 记录的温度持续时间曲线，因此制冷量的大小是根据您所在地点实际炎热的频率来确定的，而不是根据一个最坏情况的数字。
它与 DeepLoop 操作系统有何关系？
设计师是房子规划的地方； DeepLoop 操作系统是通过基于摄像头的人工智能监控和气候控制来运行和监视它的。两者的房屋模型相同，因此设计可以直接投入使用。
为什么断面而不只是占地面积才重要?
毛断面积与净断面积由墙高、屋脊高度和宽度算出,并扣除动物或笼具实际遮挡的部分 - 不只是长乘宽。关闭屋顶保温后,风机、进风口、加热等下游所有数值都会按25%的惩罚系数重新计算,因为系统基于真实的气流几何形状运算,而不是平面图猜测。
输出结果里我实际能拿到什么?
每份设计都附带完整物料清单和PDF导出。免费档位的PDF带水印,最多保存50个设计;Pro、Pro Max和Enterprise去除水印,提供白标PDF,并提高或取消保存上限 - 详见上方价格。
这个能替代工程师的签字确认吗?
不能。Designer 依据已公开的标准(CIGR 2002、ASHRAE、BESS Lab、Strøm/Feenstra)对通风、采暖和结构进行选型,并标记出超出验证范围的部分,但它是一款选型工具,而不是加盖公章的工程图纸 - 请用它在向工程师或制造商交底之前把数字算对,而不是用来跳过他们。
我可以设计整个农场、多栋建筑吗?
可以。场地和气候按农场设置一次,该农场下新增的每栋建筑都会共用。
CAD导入或导出?
暂时没有 - 正在开发中,计划在未来版本中推出。
如果我的城市不在数据库中怎么办?
系统会自动回退到基于焓值的气候估算,或者您也可以手动覆盖气候区。
公制还是英制?
两者都支持 - 内部一律以公制存储,英制仅在显示时转换。
我的设计是私密的吗?
默认对您的组织私有,只有您组织的管理员能看到,除非您自己生成分享链接。
我可以为改造建模现有畜舍吗?
可以 - 实际发布的示例设计之一就是在一个既有农场进行隧道式改造。没有单独的「改造模式」,您只需按现有的样子建模即可。
0.01-0.03%的精度声明 - 是根据什么验证的?
逐行核对了42份独立发布的畜舍尺寸计算报告 - 相同输入,逐张表格比较我们的温度校正、显热/潜热分配和风机选型与他们的结果。物理计算的中位误差为0.01-0.03%,一路链式推算到最终风量时约为1.4%。
有教程资料吗?
有 - 应用内引导提示,以及涵盖应用每个部分的完整用户手册。
