DeepLoop Designer — planisaziun 3D gratuita da stallas e dimensiunaziun da la ventilaziun
DeepLoop Designer è in utensil en il browser che vus lascha planisar ina stalla da portgs u giaglinas en 3D e survegnir ventilaziun, stgaudament, sfradentament ed ina glista d'equipament dimensiunads sin basa da fisica cumprovada, datas mesiradas da tests da ventilaturs ed il clima real dal lieu sin il qual vus construis.
Dissegnai la stalla, fixai la spezia, la densitad ed il clima da finamira, tschernì il lieu sin ina charta — il motor renda il basegn d'aria, ils gruppas da ventilaturs, las entradas d'aria, la sveltezza en il tunnel, il sfradentament cun cussins, la carga da stgaudament e la ventilaziun d'urgenza, cun ina glista da material ed in PDF che vus pudais dar ad in installatur. Disponibel en 78 linguas.
Tut la stalla, en 3D
Construì il chascha, las secziuns, ils boxs u las chaglias, las entradas d'aria, ils ventilaturs, ils chamins e las paraids cun cussins directamain en il browser. Quai che vus dissegnais vegn dimensiunà — geometria, sectur transversal e largezza maximala dal tunnel vegnan controllads cun las medemas normas, uschia ch'ina planisaziun impussibla vegn signalisada gia durant il dissegnar.
Clima real per voss lieu concret

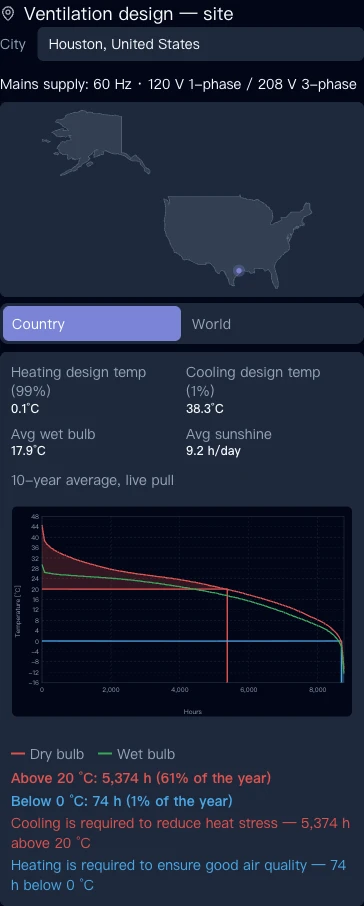

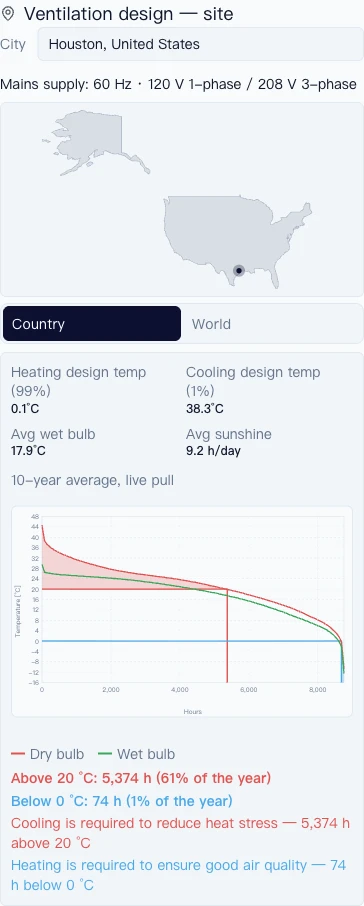

Tschernì vossa citad ed il motor chargia ses agen profil da clima: temperaturas da planisaziun per stgaudar e sfradentar, media da la temperatura umida, uras da sulegl ed ina curva cumpletta da temperatura e durada. 31 942 citads en 243 pajais da GeoNames plus NASA POWER, e 337 citads chinaisas cun datas da durada gia preparadas.
- Funtauna
- Temperaturas da planisaziun e curvas da temperatura e durada
- Datas da clima NASA POWER cun il register da citads GeoNames — 243 pajais
Basegn d'aria e sistem tschernì per vus

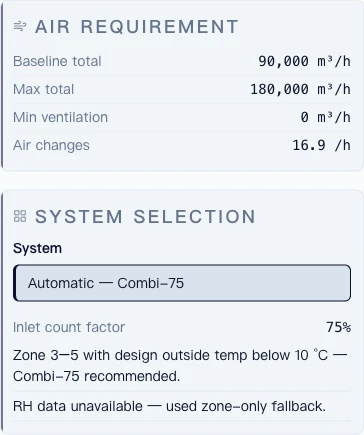

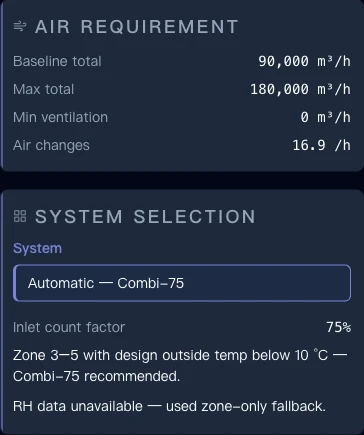

Il basegn d'aria da basa e maximal deriva dal dumber d'utschels, dal pais e dal clima. Lura recumonda il motor automaticamain in sistem da ventilaziun. Combi-75, Combi-50 u tunnel pur, tenor vossa zona da clima e la temperatura exteriura da planisaziun, betg tenor in standard fix.
Dimensiunaziun da las entradas controllada cun hardware real

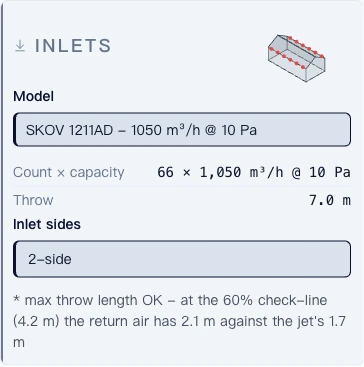

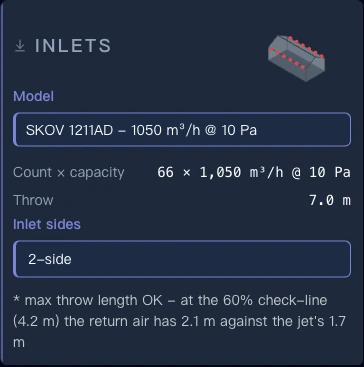

Tschernì in model d'entrada e la purtada, il dumber ed il posiziunament sin ils flancs vegnan controllads cun la largezza da la stalla. La controlla da la purtada maximala vegn fatga automaticamain a la lingia da 60 %, uschia ch'in flus che na cuntanscha betg la paraid opposta vegn signalisà avant la construcziun e betg suenter.
- Funtauna
- Capacitad dals ventilaturs a la pressiun statica da planisaziun
- BESS Lab, Universitad da l'Illinois — 1 051 rapports da test publitgads, passa 70 producents
Cussin da sfradentament dimensiunà per la paraid che vus avais propi

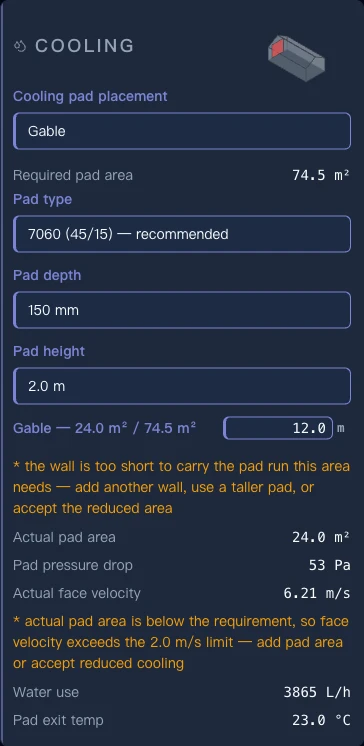

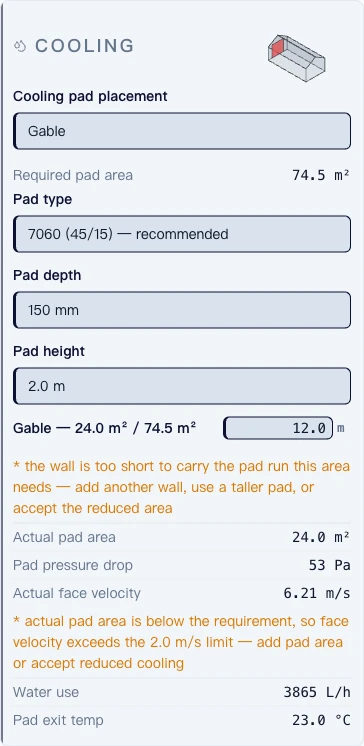

Fixai in tip, ina profunditad ed ina autezza da cussin ed il motor calculescha la surfatscha da cussin necessaria per voss clima, e la controllescha lura cun la paraid ch'è propi avant maun per la purtar. Sche la paraid è memia pitschna, al di el, ensemen cun la sveltezza da la fatscha ed il consum d'aua resultant.
Carga da stgaudament d'in bilantsch da chalur real
La capacitad da stgaudament n'è nagina regla approximativa. Ella deriva d'in bilantsch cumplet da chalur, umiditad e CO2 sin la curva da chalur dals utschels Strøm/Feenstra, cun CIGR 2002 tschernibel, calculà cun vossa durada da tscherna e voss valur da CO2.
- Funtauna
- Producziun da chalur ed umiditad dals animals
- Strøm/Feenstra Φ = k·√m (standard); CIGR 2002, Working Group on Climatization of Animal Houses (tschernibel)
- Psicrometria — entalpia, quota d'umiditad, temperatura umida
- Equaziuns standard ASHRAE per aria umida, pressiun da vapur da saturaziun Magnus-Tetens
Datas vairas da ventilaturs dal BESS Lab

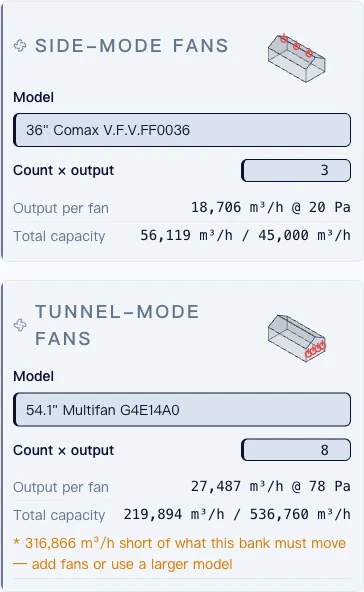

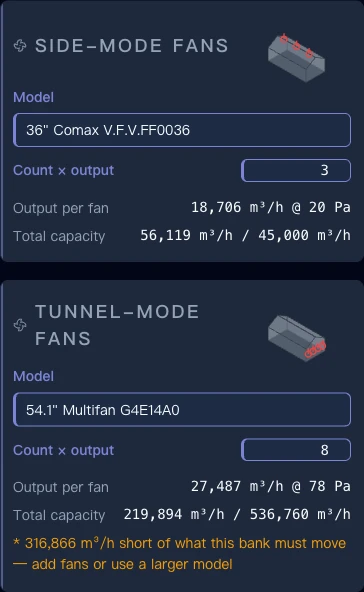

Ils ventilaturs derivan da 1 051 rapports da test independents (984 a 60 Hz, 67 a 50 Hz) publitgads dal BESS Lab da l'Universitad da l'Illinois, cun passa 70 producents. La capacitad vegn legida da la curva mesirada da pressiun ed aria a vossa pressiun statica da planisaziun — betg d'ina cifra da catalog mesirada a pressiun nulla.
- Funtauna
- Capacitad dals ventilaturs a la pressiun statica da planisaziun
- BESS Lab, Universitad da l'Illinois — 1 051 rapports da test publitgads, passa 70 producents
Stoss jau esser inschigner da ventilaziun per al duvrar?

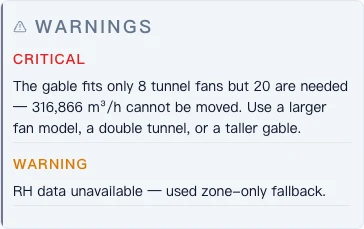

Na. Vus dissegnais la stalla ed inditgais ils animals, la temperatura da finamira ed il lieu. Il motor applitgescha las normas e vus avisescha sch'ina tscherna las rumpa — per exempel sche la sveltezza da l'aria en il tunnel, la surfatscha da las entradas u la largezza da la stalla è ordaifer il rom validà.
Glista da material ed export PDF

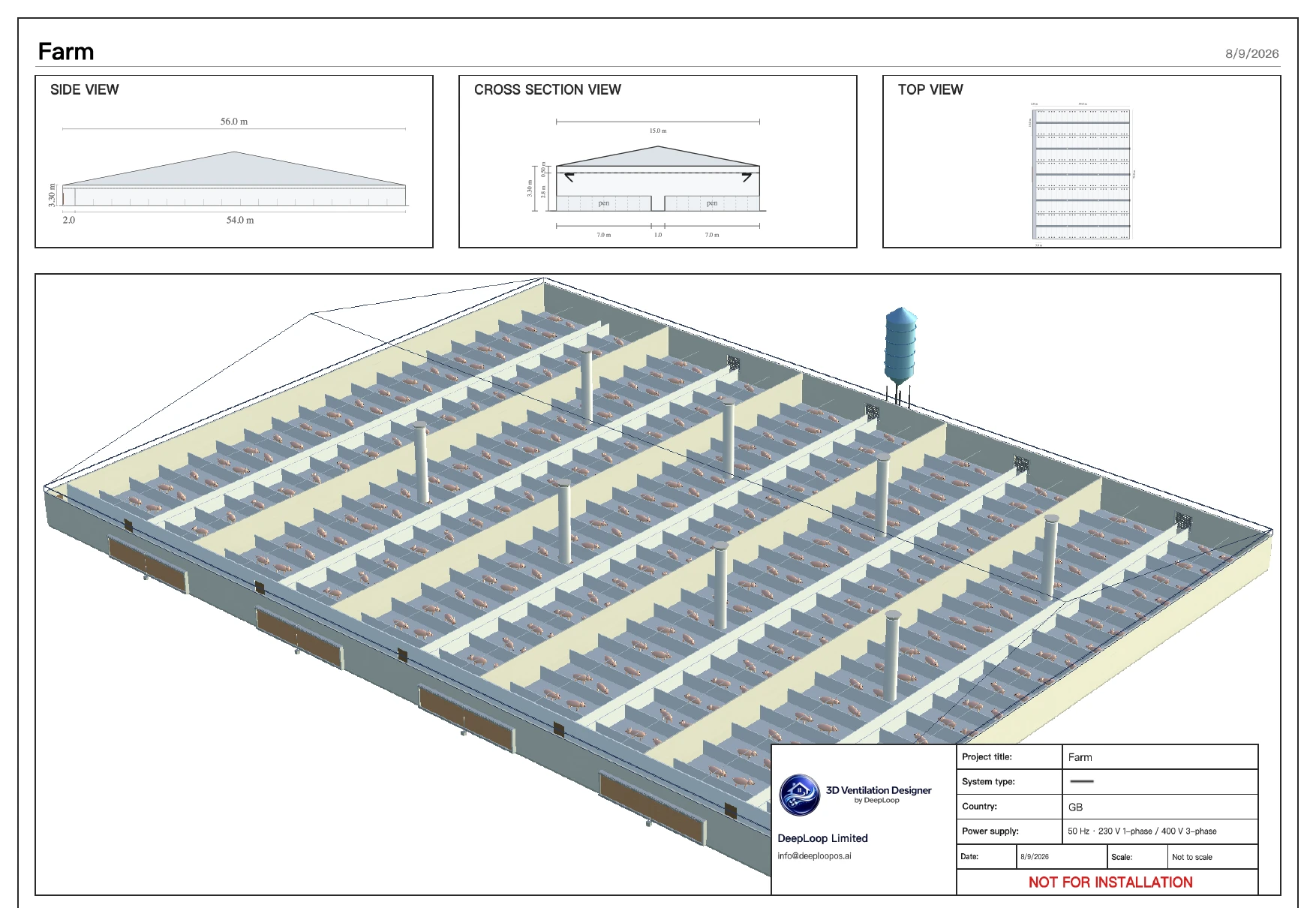

Mintga plan producescha ina glista detagliada d'equipament ed in rapport da stampar — models e dumbers da ventilaturs, surfatscha da las entradas, capacitad da stgaudament, cussins da sfradentament, ventilaziun d'urgenza — che in furnitur u installatur po duvrar directamain per ina offerta.
Sectur transversal e construcziun, betg mo la surfatscha da fund

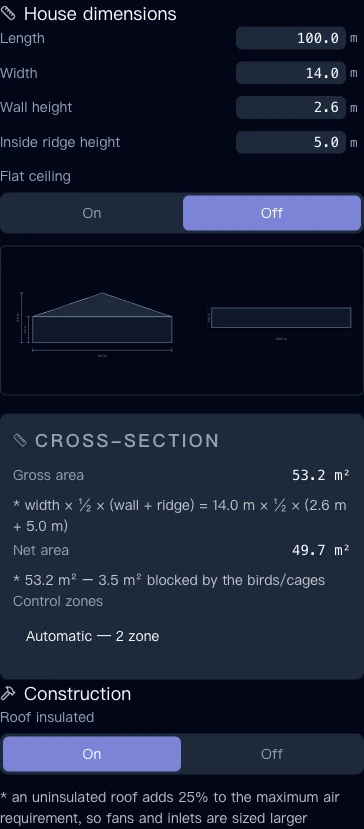

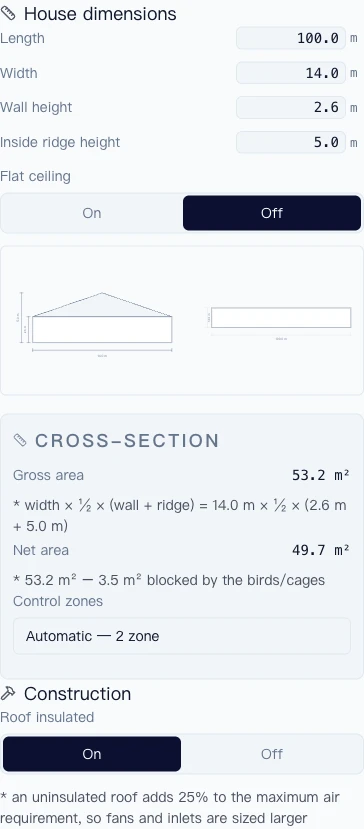

Il sectur transversal brut e net deriva da l'autezza da las paraids, l'autezza dal culm e la largezza, minus quai ch'ils utschels u las chaglias blochescha. Deactivai l'isolaziun dal tetg e mintga cifra suandanta, ventilaturs, entradas, stgaudament, vegn recalculada per la penalitad da 25 %.
Portgs e giaglinas
Locals per purschals sdatgads, engrassament, parturir, gestaziun, purschellas, verras ed accuplaziun, plus broilers e broilers en chaglia — mintgin cun sia atgna producziun da chalur ed umiditad, uschia che la medema geometria da stalla vegn dimensiunada autramain per ils animals che vus mettais propi entaifer.
Pretschs
Gratuit da cumenzar, sco tar Drive u Dropbox. Vus pajais pir cur che vus surpassais la limita da plans dal nivel gratuit.
| Nivel | Pretsch/onn | Plans memorisads | Filigrana en il PDF | Logo cun label agen | Collavuraziun en squadra |
|---|---|---|---|---|---|
| Gratuit | $0 | 10 max | Gea | Na | Na |
| Pro | $365 | 300 max | Na | Na | Na |
| Pro Max | $3,650 | 5,000 max | Na | Gea | Gea |
| Enterprise | Sin dumonda | Unlimited | Na | Gea | Gea |
Links da cundivider restan gratuits ed illimitads sin mintga nivel. Vistas publicas d'in plan portan adina il label DeepLoop, era sin Enterprise.
Danunder che las cifras derivan — mintga funtauna è publica
| Input | Funtauna |
|---|---|
| Producziun da chalur ed umiditad dals animals | Strøm/Feenstra Φ = k·√m (standard); CIGR 2002, Working Group on Climatization of Animal Houses (tschernibel) |
| Psicrometria — entalpia, quota d'umiditad, temperatura umida | Equaziuns standard ASHRAE per aria umida, pressiun da vapur da saturaziun Magnus-Tetens |
| Capacitad dals ventilaturs a la pressiun statica da planisaziun | BESS Lab, Universitad da l'Illinois — 1 051 rapports da test publitgads, passa 70 producents |
| Temperaturas da planisaziun e curvas da temperatura e durada | Datas da clima NASA POWER cun il register da citads GeoNames — 243 pajais |
È DeepLoop Designer propi gratuit?
Il nivel Free è gratuit. Planisar, dimensiunar ed exportar ina glista da material ed in PDF cun filigrana, fin a 50 plans memorisads. Pro, Pro Max ed Enterprise (vesair ils pretschs survart) auzan quella limita ed agiuntan PDF senza filigrana, cun label agen, e bibliotecas cuminaivlas per la squadra.
Èn las funtaunas publicas?
Gea. Las curvas da producziun da chalur (Strøm/Feenstra, CIGR 2002), las relaziuns psicrometricas ASHRAE, ils rapports da test dal BESS Lab, las datas da clima NASA POWER ed il register GeoNames èn tuts publitgads e controllabels independentamain. Nagut en la dimensiunaziun sa basa sin ina cifra che vus na pudais betg tschertgar sez.
Pertge èn datas mesiradas dals ventilaturs impurtantas?
L'aria d'in ventilatur en il catalog vegn per ordinari inditgada a pressiun statica nulla. Ina stalla vaira funcziunescha a 10–40 Pa, nua ch'il medem ventilatur mova bler pli pauca aria. Leger la curva mesirada dal BESS Lab a vossa pressiun da planisaziun è la differenza tranter ina stalla che tegna sia temperatura en stad ed ina che na la tegna betg.
Tge datas da clima vegnan duvradas?
Mintga citad porta temperaturas da planisaziun per stgaudar e sfradentar, la media da la temperatura umida, las uras da sulegl mesaunas al di ed ina curva da temperatura e durada derivada da datas NASA POWER da plirs onns, uschia ch'il sfradentament vegn dimensiunà tenor quant savens ch'igl è propi chaud tar vus — betg tenor ina suletta cifra dal pir cas.
Co è la relaziun cun DeepLoop OS?
Designer è là nua che la stalla vegn planisada; DeepLoop OS è quai ch'la maina e la observa lura cun surveglianza cun IA basada sin chameras e cun controlla dal clima. Tuts dus dovran il medem model da la stalla, uschia ch'in plan va directamain en l'operaziun.
Pertge è il sectur transversal impurtant e betg mo la surfatscha da fund?
Il sectur transversal brut e net deriva da l'autezza da las paraids, l'autezza dal culm e la largezza, minus quai ch'ils animals u las chaglias blochescha propi — betg mo lunghezza per largezza. Deactivai l'isolaziun dal tetg e mintga cifra suandanta, ventilaturs, entradas, stgaudament, vegn recalculada per la penalitad da 25 %, perquai ch'il motor lavura cun la geometria vaira da l'aria e betg cun ina supposiziun sin basa dal plan da fund. Duas stallas cun la medema surfatscha da fund ma cun autras autezzas da paraids u isolaziun dal tetg pon dovrar auters dumbers da ventilaturs — ina stimaziun mo tenor la surfatscha dimensiunass tuttas duas medemamain e sbagliass tar ina.
Tge survegn jau propi sco resultat?
Ina glista da material cumpletta ed in export PDF per mintga plan. Il nivel Free metta ina filigrana sin il PDF e limitescha a 50 plans memorisads; Pro, Pro Max ed Enterprise allontaneschan la filigrana, agiuntan in PDF cun label agen ed auzan u allontaneschan la limita — vesair ils pretschs survart. La glista da material numna mintga ventilatur, entrada, cussin e stgaudader cun num e dumber, dimensiunads cun las medemas normas sco il rest dal plan, uschia ch'ella po ir directamain ad in furnitur per ina offerta empè da stuair vegnir refatga a maun.
Remplazza quai l'approvaziun d'in inschigner?
Na. Designer dimensiunescha ventilaziun, stgaudament e structura tenor normas publitgadas (CIGR 2002, ASHRAE, BESS Lab, Strøm/Feenstra) e signalisescha tut quai ch'è ordaifer il rom validà, ma igl è in utensil da dimensiunaziun e betg in plan d'inschigner cun bul — dovrai el per avair las cifras endrizzas avant che vus infurmais voss inschigner u fabricant, betg per als spargnar. Prescripziuns da construcziun localas, pretensiuns da cargas structuralas e certificaziun electrica èn dal tut ordaifer ses champ; per quellas dovra i vinavant in inschigner licenzià en voss pajais, precis sco cun mintga glista da calculs.
Poss jau planisar ina fattoria entira cun pliras construcziuns?
Gea. Lieu e clima vegnan fixads ina giada per fattoria e vegnan duvrads per mintga stalla che vus agiuntais.
Import u export CAD?
Na, anc betg — nus lavurain vi da quai, previs per ina versiun futura.
Tge sche mia citad n'è betg en la banca da datas?
El passa automaticamain ad ina stimaziun dal clima sin basa da l'entalpia, u vus pudais midar la zona da clima a maun sez.
Metric u imperial?
Tuts dus — tut vegn memorisà internamain en unitads metricas, l'imperial è mo ina conversiun per la visualisaziun.
È mes plan privat?
Sco standard privat per vossa organisaziun; mo ils administraturs da vossa organisaziun al vesan, nun che vus generais sez in link da cundivider.
Poss jau modellar ina stalla existenta per ina renovaziun?
Gea — in dals exempels publitgads vairs è ina renovaziun cun tunnel en ina fattoria existenta. I na dat nagin "modus da renovaziun" separà, vus modelleschais simplamain la stalla sco ch'ella è.
L'exactadad da 0,01–0,03 % — validada cun tge?
Controllada lingia per lingia cun 42 rapports da dimensiunaziun da stallas publitgads independentamain — cun ils medems inputs, cumparond nossa correctura da temperatura, la partiziun da chalur sensibla e latenta e la dimensiunaziun dals ventilaturs cun las lur, fegl per fegl. Errur mediana 0,01–0,03 % en la fisica, ~1,4 % sch'ins va tras tut la chadaina fin a l'aria finala.
Datti material da scolaziun?
Gea — indicaziuns d'introducziun en l'applicaziun plus in manual d'utilisader cumplet che passa tras mintga part da l'applicaziun.
