DeepLoop Designer - Bezplatný 3D návrh stodoly a dimenzování ventilace
DeepLoop Designer je nástroj prohlížeče, který vám umožní rozmístit vepř nebo drůbež ve 3D a získat seznam ventilace, vytápění, chlazení a zařízení dimenzovaný na základě ověřené fyziky, naměřených dat z testů ventilátorů a skutečného klimatu místa, na kterém stavíte.
Nakreslete dům, nastavte druhy, chov a cílové klima, vyberte místo na mapě - motor vrátí požadavek na vzduch, ventilátory, vstupy, rychlost tunelu, chlazení podložek, zatížení topení a nouzové větrání, s kusovníkem a PDF, které můžete předat dodavateli. Dostupné v 86 jazycích.
Celý dům ve 3D
Sestavte v prohlížeči skořepinu, sekce, kotce nebo klece, přívody, ventilátory, komíny a podložky. To, co nakreslíte, se okótuje - geometrie, průřez a maximální šířka tunelu jsou kontrolovány podle stejných standardů, takže nefunkční rozvržení je označeno, když jej stále kreslíte.
Skutečné klima pro váš aktuální web
Vyberte si své město a motor nahraje svůj vlastní klimatický profil: návrh teploty suchého teploměru vytápění a chlazení, průměrná teplota vlhkého teploměru, sluneční hodiny a křivka plné teploty a trvání. 31 942 měst ve 243 zemích od GeoNames plus NASA POWER a 337 čínských měst s předpečenými daty trvání.
- Zdroj
- Návrhové teploty a teplotní křivky
- Klimatické záznamy NASA POWER s městským úřadem GeoNames - 243 zemí
Požadavek na vzduch a systém zvolený za vás
Základní a maximální požadavek na vzduch vychází z počtu ptáků, hmotnosti a klimatu. Modul poté automaticky doporučí větrací systém - Combi-75, Combi-50 nebo čistý tunel - na základě klimatické zóny a návrhové venkovní teploty, nikoli pevného výchozího nastavení.
Velikost přívodní klapky ověřená proti reálnému hardwaru
Vyberte model přívodní klapky a dostřik, počet a boční umístění se ověřují vůči šířce haly. Pravidlo maximálního dostřiku se automaticky uplatňuje na 60% kontrolní linii, takže proud, který nedosáhne protější stěny, je označen před stavbou, ne až po ní.
- Zdroj
- Kapacita ventilátoru při projektovaném statickém tlaku
- BESS Lab, University of Illinois - 1 051 publikovaných zpráv o testech fanoušků, více než 70 výrobců
Chladicí panel dimenzovaný podle vaší skutečné stěny

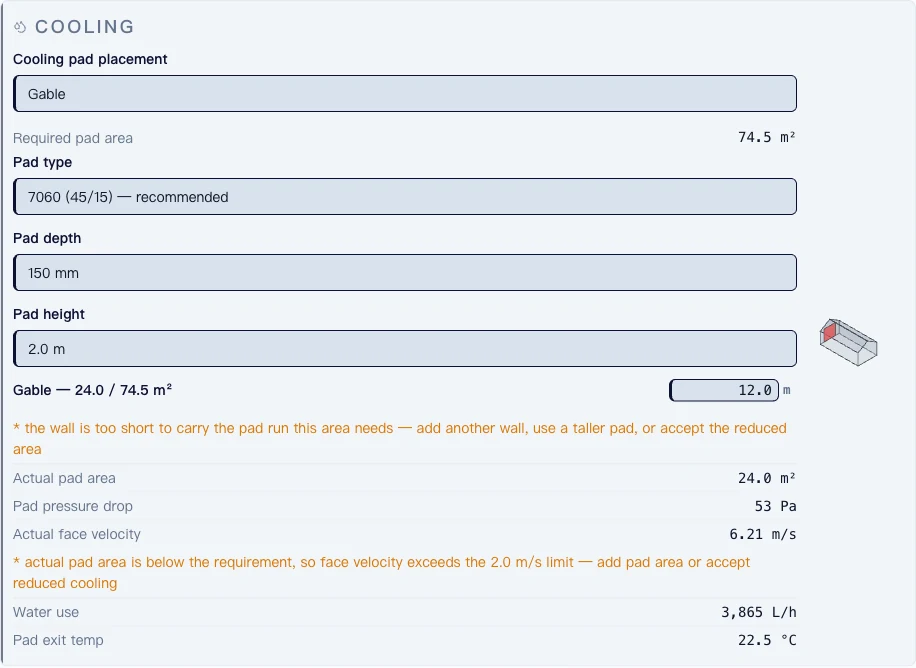

Zvolte typ podložky, hloubku a výšku a modul vypočítá požadovanou plochu podložky pro vaše klima, poté ji ověří vůči skutečně dostupné stěně. Pokud stěna nestačí, systém to nahlásí, spolu s výslednou čelní rychlostí a spotřebou vody.
Tepelná zátěž z reálné tepelné bilance
Topný výkon není odhad od oka. Vychází z úplné bilance tepla, vlhkosti a CO2 na křivce živočišného tepla Stroem/Feenstra, s volitelnou normou CIGR 2002, počítané podle délky turnusu a nastavené hodnoty CO2.
- Zdroj
- Živočišná produkce tepla a vlhkosti
- Strøm/Feenstra Φ = k·√m (výchozí); CIGR 2002, Pracovní skupina pro klimatizaci stájí pro zvířata (volitelné)
- Psychrometrie - entalpie, vlhkostní poměr, mokrý teploměr
- Standardní ASHRAE rovnice vlhkého vzduchu, Magnus-Tetensův tlak nasycených par
Skutečná data fanoušků z BESS Lab
Ventilátory pocházejí z 1 051 nezávislých testovacích zpráv (984 při 60 Hz, 67 při 50 Hz) publikovaných BESS Lab na University of Illinois, které pokrývají 70+ výrobců. Kapacita se odečítá z naměřené křivky tlak-průtok vzduchu při vašem projektovaném statickém tlaku - nikoli z katalogového čísla naměřeného při nulovém tlaku.
- Zdroj
- Kapacita ventilátoru při projektovaném statickém tlaku
- BESS Lab, University of Illinois - 1 051 publikovaných zpráv o testech fanoušků, více než 70 výrobců
Musím být technikem vzduchotechniky, abych to mohl používat?
Ne. Nakreslíte dům a uvedete zvířata, cílovou teplotu a místo. Motor aplikuje normy a upozorní vás, když některá volba poruší - například když rychlost vzduchu v tunelu, vstupní plocha nebo šířka haly spadají mimo ověřený rozsah.
Export kusovníku a PDF
Každý návrh vytváří podrobný seznam zařízení a tisknutelnou zprávu - modely a počty ventilátorů, vstupní plocha, topný výkon, chladicí podložky, nouzové větrání - které může dodavatel nebo instalační technik přímo citovat.
Průřez a konstrukce, ne jen půdorys
Hrubá a čistá plocha průřezu se odvozuje z výšky stěny, výšky hřebene a šířky, minus to, co blokují ptáci nebo klece. Vypněte izolaci střechy a každé následující číslo - ventilátory, přívody, topení - se přepočítá s 25% penalizací.
Prasata a drůbež
Místnosti pro odstavčata, dokrm, porod, březost, prasničku, kance a páření plus brojleři a brojleři v kleci - každý s vlastní produkcí tepla a vlhkosti, takže stejná geometrie haly se liší pro zvířata, která do ní ve skutečnosti umístíte.
Ceník
Začátek zdarma, stejně jako u Drive nebo Dropboxu. Platíte, až když překročíte limit návrhů v bezplatném tarifu.
| Úroveň | Cena/rok | Uložené návrhy | Climate history | Vodoznak PDF | Logo bez značky | Týmová spolupráce |
|---|---|---|---|---|---|---|
| Zdarma | $0 | 10 max | 686 cities (1 year) | Ano | Ne | Ne |
| Pro | $365 | 300 max | 5,858 cities (3 years) | Ne | Ne | Ne |
| Pro Max | $3,650 | 5,000 max | 32,279 cities (10 years) | Ne | Ano | Ano |
| Podnikový | Na míru | Unlimited | 32,279 cities (10 years) | Ne | Ano | Ano |
Odkazy pro sdílení zůstávají zdarma a bez omezení ve všech tarifech. Veřejné zobrazení návrhu vždy nese branding DeepLoop, i v tarifu Enterprise.
Odkud pocházejí čísla - každý zdroj je veřejný
| Vstup | Zdroj |
|---|---|
| Živočišná produkce tepla a vlhkosti | Strøm/Feenstra Φ = k·√m (výchozí); CIGR 2002, Pracovní skupina pro klimatizaci stájí pro zvířata (volitelné) |
| Psychrometrie - entalpie, vlhkostní poměr, mokrý teploměr | Standardní ASHRAE rovnice vlhkého vzduchu, Magnus-Tetensův tlak nasycených par |
| Kapacita ventilátoru při projektovaném statickém tlaku | BESS Lab, University of Illinois - 1 051 publikovaných zpráv o testech fanoušků, více než 70 výrobců |
| Návrhové teploty a teplotní křivky | Klimatické záznamy NASA POWER s městským úřadem GeoNames - 243 zemí |
Je DeepLoop Designer opravdu zdarma?
Bezplatná úroveň je zdarma. návrh, dimenzování a export soupisu materiálu a PDF s vodoznakem, až 50 uložených návrhů. Pro, Pro Max a Enterprise (viz ceny výše) zvyšují tento limit a přidávají PDF bez vodoznaku s vlastní značkou a sdílené týmové knihovny.
Jsou zdroje veřejné?
Ano. Křivky produkce tepla (Strøm/Feenstra, CIGR 2002), psychrometrické vztahy ASHRAE, zprávy o testech ventilátorů BESS Lab, klimatické záznamy NASA POWER a GeoNames Gazetteer, to vše jsou publikovaná, nezávisle kontrolovatelná data. Nic v dimenzování nespočívá na čísle, které nemůžete sami vyhledat.
Proč na naměřených datech ventilátoru záleží?
Katalogový průtok vzduchu ventilátoru je obvykle uváděn při nulovém statickém tlaku. Skutečný dům běží na 10-40 Pa, kde stejný ventilátor pohybuje mnohem méně vzduchu. Odečtení naměřené křivky BESS Lab při vašem projektovaném tlaku je rozdíl mezi domem, který si v létě udržuje svou cílovou teplotu, a domem, který ne.
Která klimatická data se používají?

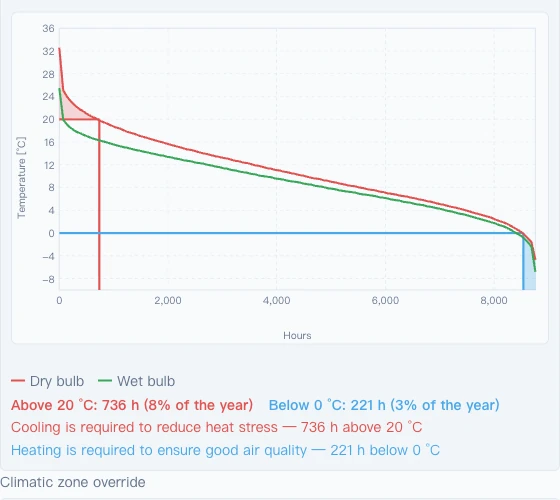

Každé město nese designové teploty suchého teploměru pro vytápění a chlazení, průměrné teploty vlhkého teploměru, průměrné denní hodiny slunečního svitu a křivku teploty a trvání odvozenou z víceletých záznamů NASA POWER, takže chlazení je dimenzováno podle toho, jak často je ve vašem místě skutečně horko - nikoli podle jediného nejhoršího případu.
Jak to souvisí s DeepLoop OS?
Designer je místo, kde je dům plánován; DeepLoop OS je to, co běží a sleduje to poté pomocí kamerového monitorování AI a ovládání klimatizace. Oba sdílejí stejný model domu, takže návrh přechází přímo do provozu.
Proč záleží na průřezu, ne jen na půdorysu?
Hrubá a čistá plocha průřezu vychází z výšky stěny, výšky hřebene a šířky, minus to, co skutečně blokují zvířata nebo klece - ne jen délka krát šířka. Vypněte izolaci střechy a každé následující číslo, ventilátory, přívody, topení, se přepočítá s 25% penalizací, protože modul pracuje se skutečnou geometrií proudění vzduchu, ne s odhadem z půdorysu.
Co skutečně dostanu na výstupu?
Kompletní kusovník a export PDF pro každý návrh. Bezplatná úroveň vodoznakuje PDF a omezuje vás na 50 uložených návrhů; Pro, Pro Max a Enterprise odstraní vodoznak, přidají PDF bez značky, a zvýší nebo odstraní limit ukládání - viz ceny výše.
Nahrazuje to schválení inženýra?
Ne. Designer dimenzuje větrání, vytápění a konstrukci podle zveřejněných norem (CIGR 2002, ASHRAE, BESS Lab, Strøm/Feenstra) a označuje vše mimo ověřený rozsah, ale je to dimenzovací nástroj, ne orazítkovaný inženýrský výkres - použijte ho k získání správných čísel dřív, než informujete svého inženýra nebo výrobce, ne abyste je vynechali.
Mohu navrhnout celou farmu, více budov?
Ano. Lokalita a klima se nastavují jednou pro farmu a sdílí je každá budova, kterou přidáte.
Import nebo export CAD?
Ne, zatím ne - pracujeme na tom, plánováno pro budoucí verzi.
Co když moje město není v databázi?
Automaticky přejde na odhad klimatu založený na entalpii, nebo si klimatickou zónu můžete ručně přepsat sami.
Metrický nebo imperiální?
Obojí - vše je interně uloženo v metrickém systému, imperiální je pouze zobrazovací převod.
Je můj návrh soukromý?
Ve výchozím nastavení soukromé pro vaši organizaci; vidí to pouze administrátoři vaší organizace, pokud si sami nevygenerujete odkaz ke sdílení.
Mohu modelovat existující stáj pro rekonstrukci?
Ano - jeden ze skutečných zveřejněných příkladových návrhů je tunelová rekonstrukce na existující farmě. Neexistuje samostatný 'režim rekonstrukce', prostě modelujete stáj tak, jak stojí.
Tvrzení o přesnosti 0,01-0,03 % - ověřeno proti čemu?
Zkontrolováno řádek po řádku proti 42 nezávisle publikovaným zprávám o dimenzování stájí - stejné vstupy, naše korekce teploty, rozdělení citelného/latentního tepla a dimenzování ventilátorů porovnány s jejich, list po listu. Střední chyba 0,01-0,03 % ve fyzice, ~1,4 % po prostupu celým řetězcem až ke konečnému proudění vzduchu.
Existují výukové materiály?
Ano - nápovědy pro seznámení v aplikaci plus kompletní uživatelská příručka procházející každou sekci aplikace.
